傳統韋根接口門禁如何實現動態二維碼開門

塞伯羅斯動態二維碼云門禁一體機，除了單獨做為二維碼門禁使用外，還可以實現韋根輸出當做二維碼讀卡器使用。

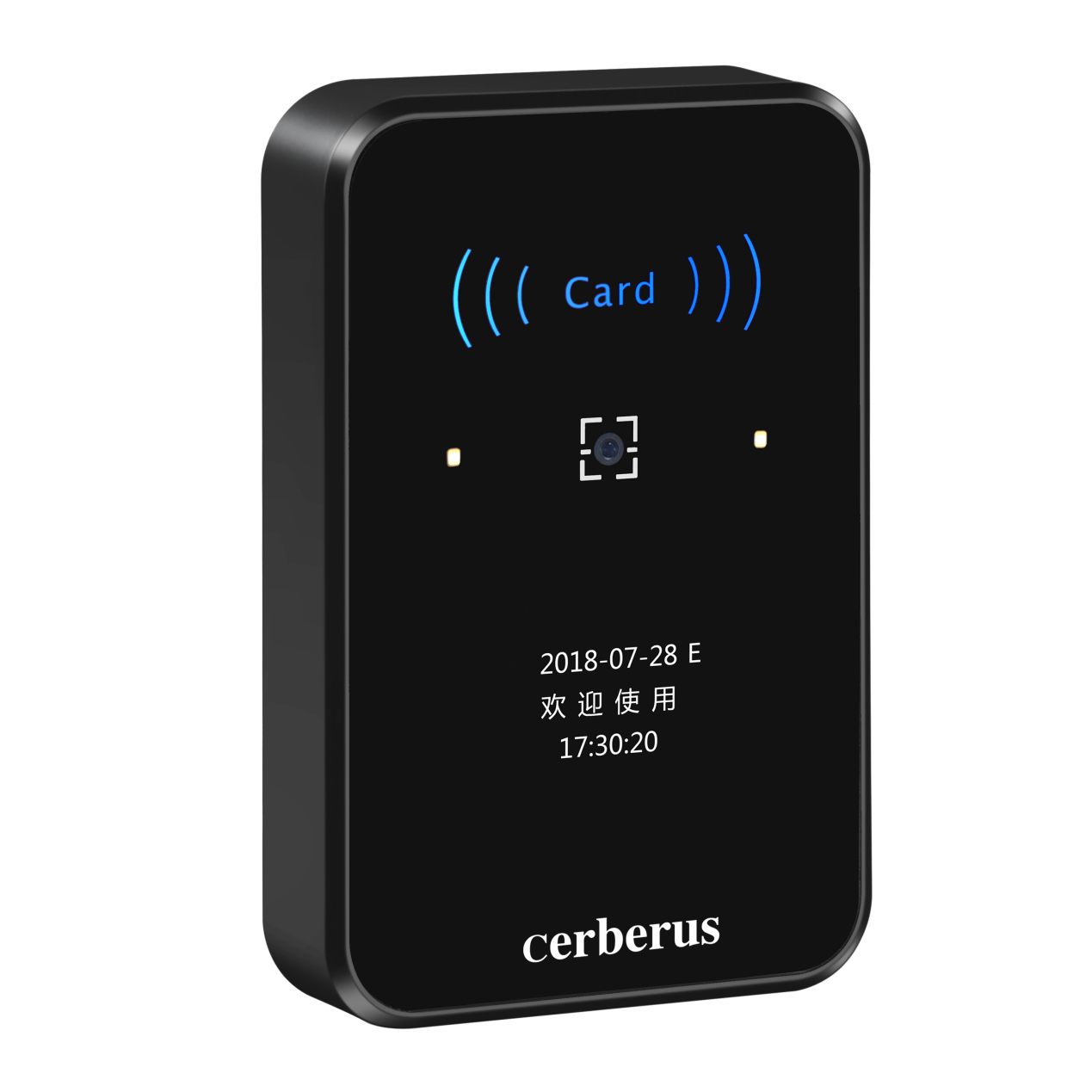

1. 產品簡介

CR02EU系列二維碼云門禁一體機，集成二維碼/刷卡多種識別方式于一體，內置一路繼電器及一路出門按鈕，采用TCP/IP通訊方式，提供簡單易用的API，可對接所有第三方系統；支持韋根輸出，可對接任意品牌門禁控制器；內置時鐘，可離線驗證動態二維碼；數據可加密，大大提高安全性。

CR02EU系列二維碼云門禁一體機可識別一維碼、二維碼、IC卡、CPU卡及二代身份證。用戶操作簡單、可掃描手機二維碼、紙質二維碼、金屬二維碼等各種介質二維碼。

2. 功能介紹

2.1 系統指示燈

產品通過不同指示燈反應系統不同狀態。

Card藍燈常亮：與服務器通訊正常；

Card藍燈閃爍：網絡斷線，不能與服務器連接；

Card黃燈：數據正在網絡傳輸中；

Card綠燈：合法卡

Card紅燈：非法卡

2.2 驗證

設備連線后，掃碼/刷卡后，蜂鳴器滴一聲，讀卡成功，此時Card圖標變為黃色，表示數據正在網絡傳輸并等待結果返回；合法卡Card圖標變為綠色，蜂鳴器長鳴500ms，并觸發繼電器輸出；非法卡Card圖標變為紅色，蜂鳴器滴滴滴三聲。注：結果返回后的聲音提示及繼電器輸出可通過接口參數傳遞。

2.3 白名單驗證

離線狀態下，用戶可通過設置白名單方式來驗證人員信息，脫機狀態下白名單可存儲的人員信息為40000條，可存儲的刷卡數據為20000條。

當有數據需要下載時，必須通過接口從服務器將數據下載至本地。注：下載白名單必須先啟用[遠程操作]接口。詳細操作請參考[CR02EU開發接口協議文檔]。

2.4 屏幕顯示

待機狀態下，屏幕顯示日期時間及網絡狀態，網絡狀態（設備與服務器連接狀態）為連接時，屏幕右上角顯示“E”圖標，否則不顯示。

用戶刷卡/掃碼后，屏幕先顯示“正在驗證”，之后顯示用戶的卡號和刷卡屬性，若是網絡驗證超時則顯示“連接超時”；用戶的刷卡屬性分為：“合法卡”、“非法卡”、“已失效”、“密鑰錯誤”、“區域ID錯誤”五種。

“合法卡”：表示本地驗證通過或服務器端返回的合法數據；

“非法卡”：表示本地不存在名單或服務器端返回的非法數據；

“已失效”：表示本地白名單的數據已過有效期或本地驗證二維碼加密規則已過有效期；

“密鑰錯誤”:表示本地驗證二維碼加密規則時密鑰錯誤；

“區域ID錯誤”:表示本地驗證二維碼加密規則時區域ID錯誤；

3. 產品參數（CR02E ?TCP/韋根通訊系列）

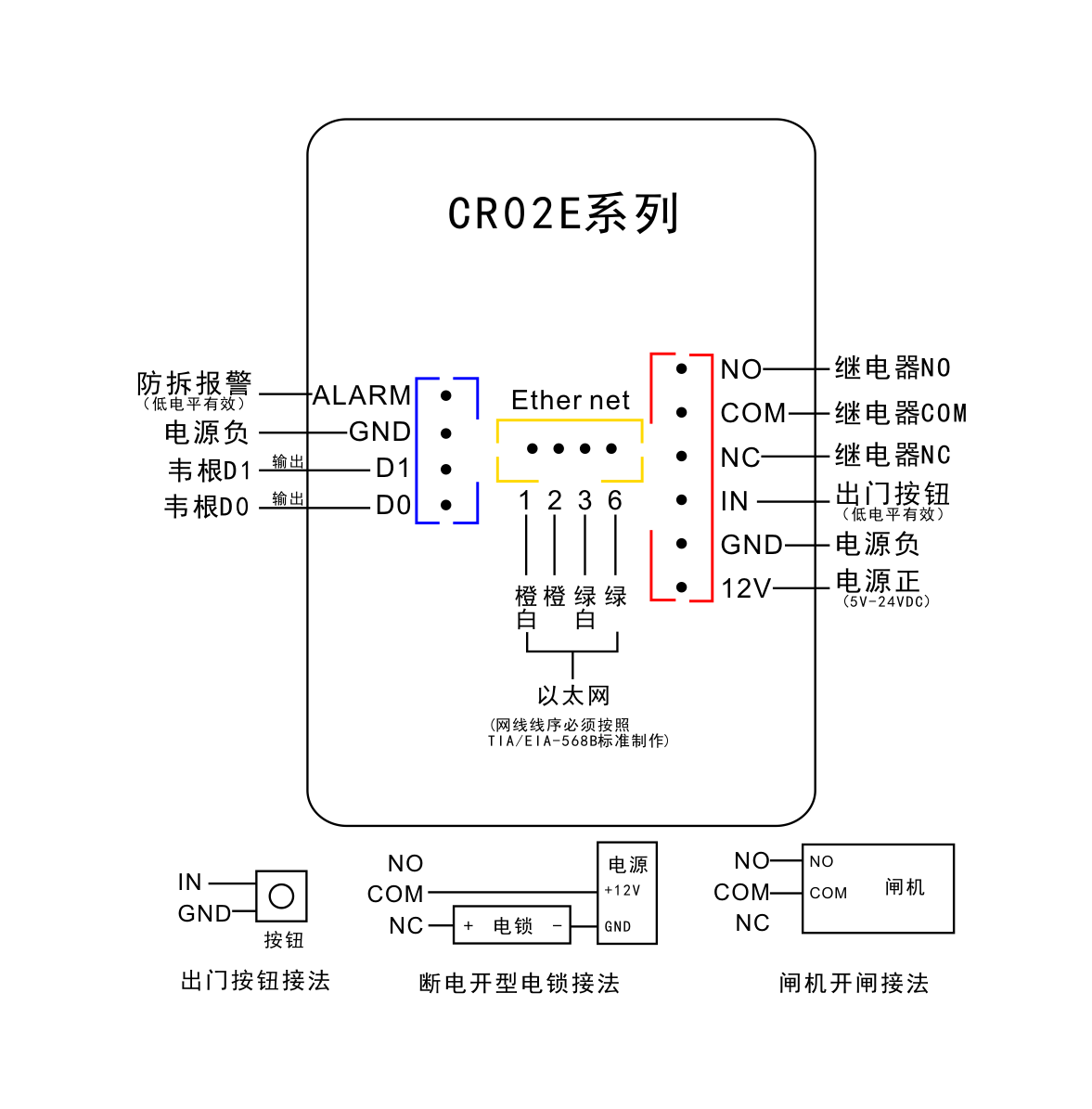

4. 接線圖

5.實現動態二維碼原理

塞伯羅斯二維碼云門禁一體機獲國字實用新型專利證書(專利號：ZL 2018 2 0768455.1)，主板上設置有STM32407單片機、SD3078時鐘芯片、二維碼采集器接線座和韋根接口，韋接口的輸出端通過韋根信號線與門禁控制器通信連接，二維碼采集器內置有RC4加密單元和RC4解密單元，實現動態二維碼硬件加密和二維碼硬件解密。

動態二維碼須使用微信小程序生成，搜索“掃碼門禁“，或直接掃碼即可添加，

中性微信小程序可搜索“手機門禁碼”，或直接掃碼添加

使用手機號+驗證碼注冊生成加密二維碼，具有時間時效性，來訪客戶分享可以自定時間和使用次數，軟件+硬件雙加密更安全。

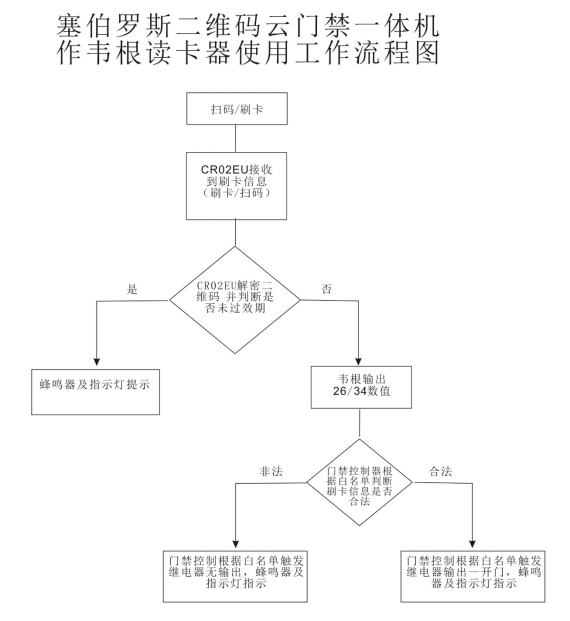

6、動態二維碼工作原理流程圖

二維碼云門禁做為讀卡器使用，可以兼容原操作系統，直接替換舊的讀卡器，根據客戶實際門禁控制器接口協議，二維碼加密值轉換生成韋根26或韋根34協議的8-10位數字，用戶把轉換后的二維碼數字發給管理員，管理員在原系統操作后臺分配開門權限即可使用；原IC卡根據設置規則，按要求設置（如卡號正反序，如果IC卡加密，需要告知加密規則，可以定制開發讀取加密IC卡），可以不用換卡，直接使用原來IC卡。動態時效二維碼的時間判斷是由一體機的時鐘芯片控制。
